linea di rivestimento elettrostatica della polvere per il cuscinetto dell'automobile

1. Ricoprire: rivestimento automatico della polvere

2. Riscaldamento della galleria di essiccamento: riscaldamento elettrico

3. Distanza d'attaccatura: una distanza di 600 millimetri uno alla volta

Linea di rivestimento elettrostatica automatica della polvere per l'OEM dei cuscinetti di freno dell'automobile

I. Base di progettazione (rifornimento dell'utente)

1. nome di prodotto: cuscinetti di freno
2. materiale: Ferro-pezzi
3. dimensione massima del prodotto: L150×W150×H30 (millimetro)
4. peso massimo del prodotto: ≤30Kg
5. Singolo peso d'attaccatura della catena di convogliatore: modello 0.35Kg: QXG (200)
6. Attaccatura: un prodotto dell'un pezzo solo dei ganci
7. Distanza d'attaccatura: una distanza di 600 millimetri uno alla volta, caduta dall'insieme reale secondo il pezzo in lavorazione differente
8. Linea velocità di progettazione e linea velocità regolabile: 1.5m/min
9. area ricoprente: superficie
10. ricoprendo: rivestimento automatico della polvere
11. Riscaldamento della galleria di essiccamento: riscaldamento elettrico
12. Aria appiattita: gli utenti stessi, liofilizzando, tenore d'acqua <1> 13. Area della pianta: si veda la figura
14. Energia: (1) a cinque vie trifase (380V). Con una messa a terra (2) aria appiattita

II, processo della conduttura (V=1.5m/min)
Pretrattamento di superficie e messo sopra la linea nella cabina di spruzzo
curando il forno prenda fuori (fresco) scaricano
Nota: Invii buon spruzzando i pezzi in lavorazione nel forno ed interrompa il trasporto
la catena, poi chiude la porta del forno, apre il riscaldamento del forno, ha messo 180 il ℃, tempo di tenuta per 20
il resoconto, tiene caldo finché il forno non abbia tagliato automaticamente l'alimentazione elettrica, apre il forno
porta e catena di convogliatore, dopo del pezzo in lavorazione la verniciatura a spruzzo fuori un altro prodotto.

III, descrizione e parametri
Le considerazioni in anticipo, ragionevoli ed economiche complete di affidabilità di progettazione, le sue caratteristiche strutturali principali:
Forno -1pcs di (I).Curing (uno si conclude fuori)
dimensione 1.Inner: L16000×W2000×H2000mm, materiale della parete di fornace: t0.6mm
piatti d'acciaio galvanizzati, materiali della parete di fornace: piatto d'acciaio di colore di t0.6mm, isolamento
spessore di strato: termale esteso speciale dell'asse di lana di roccia dell'isolamento termico di 100mm
unità di riciclaggio di potere 3KW-1 del fan
Temperatura: room-temperature~200℃.
Sistema di riscaldamento:
Camera di riscaldo dell'isolamento: 100000kcal/h, quantità: 1set
Telaio: tubo 10#square
sistema di aria 2.Return
1) l'alimentazione inferiore, facendo uso di un modo ciclico al fondo, equilibratura dell'aria calda.
2) guida del vento del deflettore del vento, sul pavimento che perfora per assicurare temperatura uniforme.
3) potere del fan di circolazione: insieme 3KW 1
potere calorifico del sistema 3.Heating: 21KW
Sistema di riscaldamento con i tubi elettrici sparsi del riscaldamento dell'aletta, fan di circolazione, automatico
sonda del controllo della temperatura. Il calore del condotto termico elettricamente riscaldato stimolato in
la camera di riscaldo è inviata direttamente dal fan di circolazione all'interno dell'essiccazione
scavi una galleria e costantemente cicli, la temperatura interna dell'aumento del forno ad un insieme
la temperatura e distribuisce l'uniforme.
Controllo automatico della temperatura e del visualizzatore digitale per regolare la temperatura del
galleria di essiccamento. Gas di scarico escluso tramite il tubo di scarico.
I gruppi dell'isolamento spengono automaticamente quando la temperatura raggiunge la tomaia
limite. Limite di temperatura automaticamente aperto. L'isolamento di circolazione di qualità di fan,
più l'asse lungo, l'efficace protezione del motore.

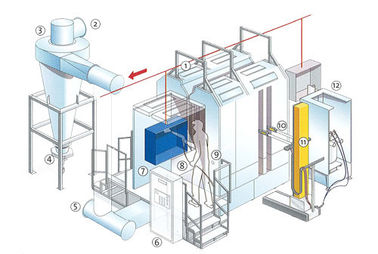

(II).Spray booth-1pcs
dimensione della cabina 1.outer: L6000×W1200×H2000 ㎜ (piatto dell'acciaio inossidabile di spg del ㎜ t1.2)
1pcs, pittura liquida di superficie. Angolo solido di deficit del tetto con l'arco circolare.
Telaio: carro armato 5#steel
La stanza di polvere con una struttura saldata dell'assemblea di piatto, il fondo è struttura piana,
conveniente il carretto del pezzo in lavorazione nell'operazione della spolverata, aspetto estetico.
Struttura piana all'interno della stanza di polvere, lavoro di pulizia della stanza di polvere più
conveniente, veloce e condotto uditivo aperto due, utilizzato per il pezzo in lavorazione da parte a parte.
2. Elettronico il sistema di recupero di impulso --- 1set
Il sistema elettronico di recupero della polvere di pulizia di impulso consiste di quanto segue
componenti:
1) filtro Ø325×900 16 (lavabili) dalla resina della fibra
2) bocca 16 dell'iniezione di pulizia di impulso
3) il carro armato di gas di un acciaio circolare 2
4) riciclare il modello del fan (4-72-4A-5.5KW) 2units
Il filtro dopo che un periodo di lavoro, la superficie della polvere è stata filtrata ha accatastato più densamente,
pulizia di impulso del filtro dentro l'apparato attualmente,
l'aria appiattita è liberata a partire dal momento esterno dell'interno, di modo che
la polvere che cade con le vibrazioni. Controllo di impulso con il manuale.
(III) .1, Reciprocator-2pcs automatico colo-2000D
1) il reciprocator Frequenza-regolabile è progettato specialmente per alta qualità
spolverizzi il rivestimento, può portare fino a tre pistole a spruzzo.
Frequenza: Giapponese Mitsubishi
2)Generalità
Programmi disponibili 80 di massimo
Massimo rifornisca l'altezza 1.5m
Velocità massima 0.8m/s
Velocità minima 0.08m/s
accelerazione 0.1m/s2
3)Dati elettrici
Monofase nominale di tensione in ingresso 170-264VAC

Tolleranza +10%/-10%
frequenza 50/60hz
Fusibile 10.0AT
Consumo di energia 2.5kw
2, polvere che ricopre machine-2pcs colo-800
1)unità di controllo intelligente, visualizzatore digitale per tensione, corrente
L'Italia importata parte, buon per il rivestimento, i pezzi in lavorazione complessi, il regolato 100kv
pistola del rivestimento della polvere con il saltatore inossidabile della polvere.
2)incluso:
Unità di controllo – 1pcs
Pistola -1pcs del rivestimento della polvere
polvere che ---1pcs (55l)
Trolley-1pcs
Polvere pump-1pcs
Olio filter-1pcs
Fluiding unit-1pcs
Potere cable-1pcs
Groundly cable-1pcs
Aria tubes-3pcs
3)tecnico elettrico
Tensione in ingresso: AC220V/50Hz +/--10%
alimentazione in ingresso di entrata: ≤50W
Tensione di funzionamento: DC24V
Tensione della pistola: 0-100KV (REGOLI)
Curring massimo: 100UA
3, pistola automatica system-6sets colo-800D del rivestimento della polvere
Questo modello è sistema intelligente, l'operazione e buon facili per differente
generi di forme.

4, macchina-2pcscolo-3000-R del setaccio della polvere
“Spolverizzi il setacciamento della macchina utilizzata nell'area ricoprente della polvere, per andare con l'automatico
reciprocator. A riciclare la polvere ha perso nel corso di polvere elettrostatica
ricoprendo sui pezzi in lavorazione metallici
5, controllo Cabinet-1pc COLO-5000-800D
Abbiamo messo i regolatori nel gabinetto. Ciò è soltanto il Governo ad esclusione del
regolatori.
Sistema di controllo centrale per le multi pistole automatiche
Caratterizzato con i vantaggi estensibili ed economici
Svolga la funzione generale di controllo dell'elettricità principale e dell'aria
Facile per il funzionamento e la manutenzione. Questa dimensione è per le unità di controllo 6pcs.

(IV) Sistema di trasportatore d'attaccatura:
1 - Modello: il tipo catene di convogliatore, singola ruota della guida - doppia passeggiata di QXG 200
struttura rotonda, spingente la catena a funzionare più uniformemente.
2 --- delivery system che contiene un meccanismo di trascinamento, la tensione del martello
le istituzioni, orbita, catene, hanno curvato le rotaie, ferrovia telescopica, ferrovia di controllo, dispositivo di lubrificazione,
montaggio - sostegno.
3 --- l'intero spruzzo allinea la linea con una tensione lineare dell'unità e del martello di azionamento, l'azionamento
ha un meccanico, la protezione della sicurezza.
4 --- ripresa esterna dell'uscita della galleria di essiccamento a partire dalla zona ad alta temperatura con
dispositivo di rifornimento di carburante, per assicurare alle catene di convogliatore il pozzo a lungo termine del lavoro
stato lubrificato.
5 - la gamma completa di montanti a catena φ110mm che della ferrovia la colonna “C„ del tubo ha modellato
acciaio prodotto dalla ferrovia di Nanchino. Sul gomito in discesa del ° del gomito 30, assicurare quello
trasportatore del pezzo in lavorazione liscio, sicuro.
6 --- Parametri della catena di convogliatore della sospensione

(v). Sistema di controllo elettrico
Il sistema usa il controllo relativamente centralizzato generale, elettrico
sistemato nelle file ordinate, la selezione delle specifiche adatte dei fermi.
specifiche scanalate del ponte per soddisfare le richieste, sistemate nelle file ordinate.
1) tutto il materiale elettrico in conformità con le norme internazionali.
2) regolatore di temperatura con visualizzatore digitale, la temperatura dell'insieme ed il reale
la temperatura nel controllo ha centralizzato il bordo del contatore dell'esposizione.
3) la progettazione di intero sistema, installata conformemente all'internazionale
regolamenti.
oggetto
Trasportatore della sospensione
scriva la catena a macchina d'attaccatura QXG200
Lunghezza a catena 80m
velocità 1.5m/min (comune)
Gamma di regolato 1-3m/min
a catena si raddoppia lo stile rotondo della passeggiata - singola guida
catena articolata ruota
Motore dell'invertitore dell'unità di azionamento - controllo di frequenza -
Invertitore di Taian
Driver 3HP
numero dell'unità di azionamento 1set
Martello pesante del tenditore
Numero di tensione 1set
Pista curva R1000
le installazioni di olio indicano il rifornimento di carburante, rifornimento di carburante del combustibile regolabile
goccia della tazza di olio
50kg unico

3.equipment:
Nota: I dettagli specifici di progettazione secondo il compratore progettato.

VI. Avanzamento lavoro:
Questo contratto entra in vigore, è completato nei 60 giorni.
OGGETTO
1 forno di trattamento L16M×W2M×H2M 1SET
Sistema di riscaldamento 2 21KW 1SET
Fan 3KW 1SET di riciclaggio termico 3
Cabina di spruzzo automatica 4 compreso il sistema L6M×W1.2M×H2M 1SET di recupero di impulso
Macchina di rivestimento di 5 polveri COLO-800D 2SET
6 reciprocator automatico COLO-2000D 2SET
Sistema automatico COLO-800D 6SET della pistola del rivestimento della polvere 7
Macchina COLO-3000R (60X60CM) 2SET del setaccio di 8 polveri
Governo di controllo 9 COLO-5000-800D 1SET
10 catene di convogliatore d'attaccatura
50KG unico L80m 1SET
Unità di azionamento 11 QXG200type 1SET
Un'unità QXG200type 1SET di 12 tensioni
13 ha curvato la pista, le colonne, la ferrovia diritta QXG200type 1SET
Marca 1SET di alta qualità di controllo elettrico 14
15 dipingendo -- --
