Macchina per colata continua di CCM d'acciaio, macchina di CCM di R8M 8S

Steel CCM Continuous Casting Machine , R8M 8S CCM Machine
Steel CCM Continuous Casting Machine , R8M 8S CCM Machine

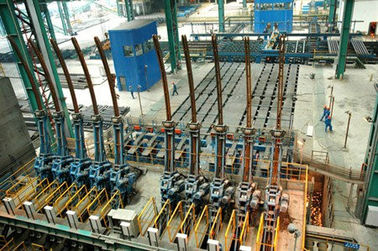

Grande immagine :  Macchina per colata continua di CCM d'acciaio, macchina di CCM di R8M 8S

Dettagli:
Luogo di origine: Wuxi, Cina (continente)
Marca: HAIJUN
Numero di modello: R8M 8strands
Termini di pagamento e spedizione:
Quantità di ordine minimo: 8 fili
Imballaggi particolari: CONTAINER
Tempi di consegna: 6 mesi
Termini di pagamento: T / T, L / C
Capacità di alimentazione: 30 CCM dei fili all'anno
Descrizione di prodotto dettagliata
Evidenziare:

macchina di colata d'acciaio

,

orizzontale di colata continua



Macchina per colata continua di CCM d'acciaio, macchina di CCM di R8M 8S



Dettaglio rapido:



  1. Energia bassa ed alta efficienza
  2. raggio: R8M
  3. Numero del filo: 8 fili
  4. con la certificazione di iso
  5. progettazione avanzata
  6. operazione sicura



Possiamo produrre le macchine per colata continua di alta qualità da 1 a 8 fili con il costo di produzione più basso dell'attrezzatura. Possiamo progettare, fabbrichiamo la macchina per colata continua della billetta aggiornata conformemente alla capacità della fabbricazione dell'acciaio dell'utente, alla dimensione della billetta, ai gradi d'acciaio ed all'ambiente operativo dell'utente.





Descrizione:



1. Parametri tecnici standby di base:

Raggio della macchina di colata della billetta d'acciaio

8m

Quantità del filo

8 fili

Tipo di sostegno della siviera

Torretta per i movimenti delle siviere

Torretta per i movimenti delle siviere

Tipo diritto del braccio

Carro paniera

Azionamento massimo minimo della pista, funzione scorrevole trasversale

Metodo della colata

Misurando l'ugello con un contatore, apra la colata, polvere di colaggio

Raffreddamento secondario

Raffreddamento ad acqua e del gas, circuito di regolazione 2 per filo

Ritiro che raddrizza macchina

Completamente 5 rullo, raddrizzamento progressivo

Tavola del rotolo

Azionamento centralizzato gruppo a catena

Falsa bramma

Rigido, con la testa autoadattante della falsa bramma

Taglio della billetta

Macchina ossitaglio automatica

Trasporto della billetta

Trasportatore a rulli in tensione centralizzato gruppo

Tipo di raffreddamento della banca

Facendo scorrere il modo, sposti la macchina dell'acciaio



2. Descrizione trattata e capacità tecniche del CCM della billetta d'acciaio

Forno ad induzione:

Capacità nominale

60T

Ciclo 'tap to tap'

45min

Quantità della fornace

2set



Capacità di produzione

Giorni lavorativi

330 giorni/anno

Numero medio della fornace quotidiana

24/day

Capacità di produzione

1000,000~1200,000t/year



3.  Velocità della colata, produttività e quantità del filo

    La macchina di colata del raggio di R8m può gruppi dell'acciaio fuso di specifiche differenti, la velocità massima della colata è come segue:

Area sezionale fondente (millimetro)

 180x180

200×200

220×220

Velocità della colata (m/min)

1,6

1,8

2,0



NO.

Billetta

dimensione

Velocità della colata

uscita oraria

(tonnellate)

Uscita quotidiana

20hour

(tonnellate)

Uscita annuale (300days)

(tonnellate)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700



    I risultati di calcolo è lo stato ideale della produzione, prego secondo la propria situazione reale di adeguamento.

Grado d'acciaio

Grado della colata (m/min)

Efficace tasso di deformazione (ε)

Tasso di deformazione permissibile (εmassimo)

Acciaio al carbonio diritto

1.8~2.5

Riferisca prego alla tavola di calcolo

0,25

Acciaio bassolegato

1.3~2.0

Riferisca prego alla tavola di calcolo

0.15~0.2



    4. Elenco dei pezzi dell'attrezzatura di CCM

Nome dell'attrezzatura

Peso

Modello e specificazione

Unità

1

Torretta per i movimenti delle siviere
Azionamento idraulico, carico 120T del braccio del segno, con la ponderazione

56T×2=112T

insieme

2

2

Arriage del pozzetto di colata
Gambe di minimo e massime

10×2=20T

insieme

4

3

Pozzetto di colata

6×2=12T

insieme

4

4

Vaso delle scorie

1.5T

insieme

2

5

Fusione
inscatola la trave a mensola
scaffale

0.2×5=1T

insieme

8

6

Muffa 150×150
R8, length900

0.57×5=4.56T

insieme

8

7

Copertura della muffa

0.1×8=0.8T

insieme

8

8

Vibri il dispositivo

3.4×8=27.2T

metta

8

9

Spruzzi i tubi collettori

0.4×8=3.2T

metta

8

10

Rullo di direzione

0.2×40=8T

insieme

40

11

Falsa bramma rigida

2.3×8=18.4T

insieme

8

12

Dispositivo di archiviazione della falsa bramma

1.4×8=11.2T

insieme

8

13

Raddrizzamento e
macchina di ritiro

6×8=48T

insieme

8

14

Raddrizzamento e
macchina di ritiro
comune

4T

insieme

1

15


Rullo di approccio dei tagli

Controllo di frequenza, raffreddamento ad acqua

3.5×8=28T

insieme

8

16


Macchina ossitaglio

3×8=24T

insieme

8



Infrarosso nella fase
regolazione di lunghezza



insieme

1

17

Taglio della raccolta
dispositivo capo e vaso d'attaccatura

1T

insieme

1

18

Dopo il taglio del rullo
Controllo di frequenza, raffreddamento ad acqua

3.5×8=28T

insieme

8

19

Ⅰ del rullo di knock-out
Controllo di frequenza, raffreddamento ad acqua

3.5×8=28T

insieme

8

20

Ⅱ del rullo di knock-out

3.5×8=28T

insieme

8

21

Rullo del piano di raffreddamento

4×16=64T

insieme

16

22

Inclinazione della macchina dell'ingranaggio

8T×8=64T

insieme

8

23

Macchina mobile dell'acciaio
Per la lunghezza di 12m

33T

insieme

1

24

Macchina dell'acciaio dei punti

35T

insieme

1

25

Piano di raffreddamento di punto

126T

insieme

1

26

Piano di raffreddamento della raccolta

30T

insieme

1

27

Sistema di raffreddamento del corpo della macchina per colata continua

8T

insieme

1

28

Copertura della macchina per colata continua

10T

insieme

1

29


Unità di elaborazione di fonte del gas
gas dello strumento di affare



insieme

1

30

piattaforma d'acciaio

200T

insieme

1




Aspiratore del vapore

2T

insieme

1


Hydrauli, lubrificazione, sistema pneumatico







1

Stazione idraulica ospite

5T

insieme

1

2

Stazione idraulica di knock-out
Per la inclinazione della macchina dell'ingranaggio

3.5T

insieme

1

3

Porta posteriore di sollevamento idraulica

1T

insieme

3

4

Stazione centralizzata della lubrificazione a grasso

Includa i tubi di olio e del distributore



metta

6

5


Conduttura idraulica

comprenda le parti del tubo



metta

1

6


Conduttura di lubrificazione



insieme

1


CCM 3-Electric







1

Stazione di funzionamento







2

Pacchetto di programmi







3

SpA



insieme

2

5

Invertitore











Macchina per colata continua di CCM d'acciaio, macchina di CCM di R8M 8S 0
